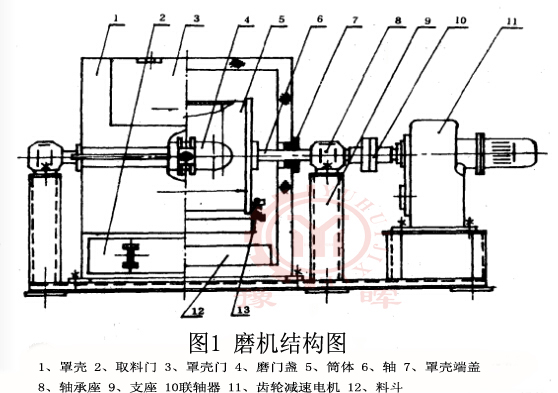

實驗型φ500×500球磨機的構成主要包括罩殼、磨機、支座及控制箱，具體結構如圖1所示：
        其中，罩殼1是為兩層玻璃鋼板，同時其中間還有一定的吸音泡沫塑料，可以分為上箱體和下箱體，在上箱體上處有門3（罩殼門），打開門蓋可以進行φ500×500球磨機裝卸料操作，下箱體處會配備取料門2，箱體內裝有料斗12，罩殼和磨機軸6用具備毛氈圈端蓋7（罩殼端蓋）密封，因此罩殼在隔音及防止粉塵的外溢方面，具有一定的密封效果。在φ500×500球磨機中筒體、磨門蓋、軸承和軸承座、聯軸器及齒輪減速電機等部件所構成的整體一直被當中研磨物料的重要部分，在卸料過程中可對磨蓋進行柵孔卸料板的替換操作，以此滿足卸料的需求，另外在φ500×500球磨機筒體上的刮料橡皮，其主要是為卸料時刮料提供方便的。支座是由槽鋼組成的，用于支撐罩殼和球磨機，底部還設置有地腳螺栓釘孔，用來固定磨機�？刂葡鋭t是由按鈕、點動開關、繼電器、指示燈共同構成，以此對電機的啟動和停止進行操控。

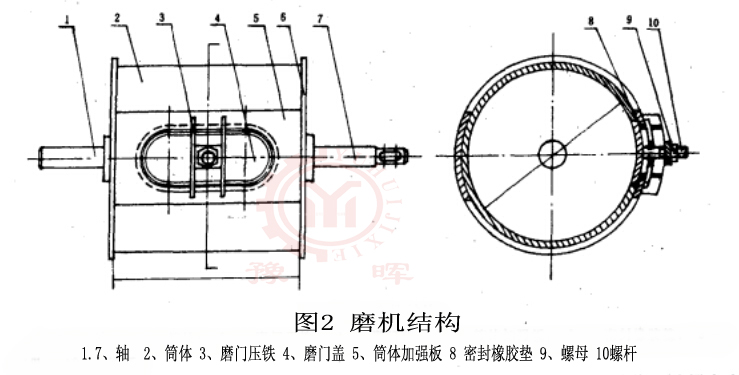

        如圖2所示，其為筒體由厚度14mm鋼板卷制焊接成的圓筒形薄殼體磨機，在實際生產時為了加強筒體鋼度，會進行對稱加強板的焊接，而筒體二端處則設置有磨體端蓋，兩端蓋處進行同心軸1和7的焊接，磨門蓋4上設有螺桿10，經過壓緊螺母和壓鐵，促使磨門蓋和磨孔緊密結合，在磨孔及磨蓋之間設置橡膠墊，以此促進球磨機設備的良好密封，并達到防止漏料的目的。
