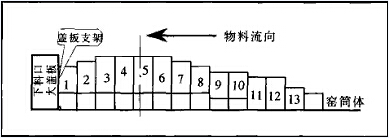

針對(duì)結(jié)構(gòu)如下的回轉(zhuǎn)窯擋料圈，其耐火磚的材質(zhì)均為粘土磚，其強(qiáng)度及耐磨性都不高，同時(shí)根據(jù)其所處位置的不同，其所使用的時(shí)間也會(huì)各不一樣，因此要想令回轉(zhuǎn)窯維持穩(wěn)定的煅燒，我們必須在不改變?nèi)魏纹渌�因素的情況下，在增加磚襯、減小窯徑的同時(shí)，增加磚襯的壓應(yīng)力。

        針對(duì)以上問(wèn)題，除了增加下料口筒體的厚度，我們還需要對(duì)回轉(zhuǎn)窯擋料圈進(jìn)行的改進(jìn)有：
        1、將1號(hào)轉(zhuǎn)分成兩塊，既上下，以此減少壓應(yīng)力對(duì)磚的破碎作用；
        2、將1、11、12、13號(hào)粘土磚改為鋼纖維抗剝落磚。
        3、擋料圈上層采用磷酸鹽結(jié)合磚，并適當(dāng)降低耐火磚的厚度，一方面增加耐磨性能，另一方面增加其強(qiáng)度，防止壓應(yīng)力的破壞；

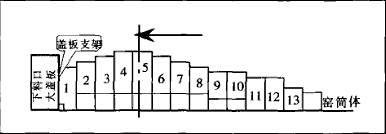

        4、擋料圈下層采用粘土磚，以降低費(fèi)用，并起到一定的隔熱作用。改進(jìn)后的擋料圈結(jié)構(gòu)如下：

        經(jīng)過(guò)改進(jìn)，擋料圈的使用由原來(lái)的20天延長(zhǎng)至半年以上，因此總的來(lái)看，改進(jìn)后的擋料圈結(jié)構(gòu)不但可以節(jié)省下大量的耐火材料，同時(shí)還可以有效提升回轉(zhuǎn)窯的運(yùn)轉(zhuǎn)率及產(chǎn)量，促使下料口處筒體的壽命得到延長(zhǎng)。
文章來(lái)自：http://www.1600meeting.com/
