德爾浮槽式分級機是球磨機生產所用的德爾分級機的變形，在普通德爾分級機下部的沉淀槽上安裝圓槽，在槽底下邊設置透孔并與沉淀槽相連。

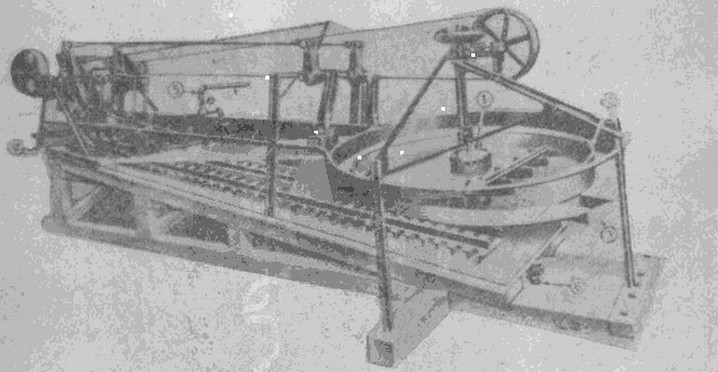

        在球磨機的實際德爾槽式分級機結構圖我們可以看到，圓槽的里面有礦粒搔扒，它由于縱軸的作用而運轉4-10次/分鐘，由圓槽的中央口給入礦石情況下，則細的礦粒便從圓槽的四周和水一同溢出，而粗的礦粒便沉淀在槽底，用礦粒搔扒將礦粒集在中央，由中央口進入球磨機分級機下邊的沉淀槽，經過沉淀之后會和德爾分級機同樣，將被搔起的砂礦排出槽外。


        球磨機運轉時，由于分級機下邊水位較高，和上邊的圓槽孔相通，因此會出現上升水流的現象。圓槽的大小其直徑為2-4m，深為30cm以下，底向中央傾斜，是較近非常多用的分級機，尤其適用于處理細的礦泥，在球磨機的細粉碎過程中是非常有用的分級機。另外根據德爾分級機礦粒搔扒的數目可以將其分為單式，二、四聯式圓槽機等多個種類。
