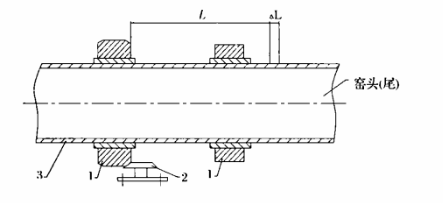

豫暉對于回轉窯的偏心調整式進行了深入的分析與研究，在偏心調整式回轉窯安裝過程中，偏心調整環在回轉窯上的焊接位置必須準確，偏心調整環從擋輪算起，根據回轉窯窯體的熱脹冷縮量來判斷。其結構如圖：

在確定了偏心調整環的安裝地點后，就可以對支撐調整環的徑向力版進行焊接。具體立板上的調整環焊接的內圓是依據調整環的內徑來判斷的，只有使回轉窯進行運轉，找出焊接內圓，并將立板按照圓周線切割出來，進行調整環的焊接。在立板上找出調整環的內圓是關鍵技術環節，因為其中要考慮回轉窯在運行過程中，存在的窯頭或窯尾偏擺，考慮的不夠周到時，立板高度不夠時會對回轉窯密封效果產生影響。
        在使用多年的回轉窯中，窯頭或窯尾的偏擺一般在70-80mm，所以制作時，立板外圓應要比調整環的內圓高出100mm較合適，回轉窯旋轉一周可以獲得一個基準圓，然后在回轉窯兩側進行重錘掉線。并找出基圓的直徑和調整環內圓直徑之差，皆可以很輕易找出調整圓的內圓線。另外立板也可以參照相同的形式獲得調整環內圓切線，之后就可以進行調整環的焊接。焊接以前窯將跳動量找好，按照規定找到徑向跳動為8mm就差不多了。如果能夠?qū)⒒剞D(zhuǎn)窯的密封的構成及其中各種聯系控制好，就可以將徑向跳動找到5mm。
        回轉窯的偏心調整，在改造過程中就達到了簡化密封構成的目的，并且在安裝時也很方便。一般對于老回轉窯的改造，是將老的密封裝置拆除換上新的密封裝置，并進行調整，一般需要七天左右，而對于新的回轉窯安裝一套密封裝置只需要三天或是四天時間，在時間上就節省了許多。所以說，新的回轉窯裝置的應用將會越來越廣泛。
